Embudo corriente

El embudo es un instrumento empleado para canalizar líquidos y materiales gaseosos granulares en recipientes con bocas estrechas.

Estructura y materiales

El embudo tiene una forma de dos conos generalmente, en su parte superior el cono mayor es el encargado de recibir la entrada de los líquidos y el inferior es el encargado de canalizar a un recipiente el flujo proveniente de la parte superior, algunas veces la parte inferior es un cilindro. Los embudos suelen hacerse de plástico, vidrio, y otros materiales.

Usos y tipos

Los embudos poseen muy diferentes usos y son empleados en muy diversas actividades. Se puede considerar desde pequeños embudos empleados en perfumería, con diámetro de sólo 4 cm,1 hasta grandes tolvas para granos, semillas o áridos, con varios metros de diámetro, que pueden ser consideradas como grandes embudos para sólido y son empleados para sustento de glucosa.

Algunos usos populares del embudo están relacionado con los autos: se puede usar para llenar tanques de gasolina o meter el aceite en el motor, sin derramar una gota.

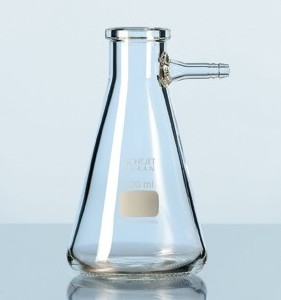

Kitasato

Un matraz kitasato o simplemente kitasato (del japonés 北里) es un matraz comprendido dentro del material de vidrio de un laboratorio. Podría definirse como un matraz de Erlenmeyer con un tubo de desprendimiento o tubuladura lateral. Sirve para realizar experimentos con agua, como destilación, recolección de gases hidroneumática (desplazamiento de volúmenes), filtraciones al vacío, etc.

Material

Fabricación de vidrio.

Usos

Su uso más difundido es en la filtración a vacío.

Tubo Capilar

El tubo capilar es el caso más sencillo de dispositivo de expansión, pues consiste únicamente en un tubo de pequeño diámetro, que se actúa reteniendo el flujo de líquido refrigerante, la expansión se realiza a su salida al conectarlo al tubo que va hacia el evaporador.

Es una conducción de fluido muy estrecha y de pequeña sección circular. Su nombre se origina por la similitud con el espesor del cabello. Es en estos tubos en los que se manifiestan los fenómenos de capilaridad.

Material

Pueden estar hechos de distintos materiales: vidrio, cobre, aleaciones metálicas, etc., en función de su uso o aplicación.

Usos

Tiene uso en sistemas de refrigeración. Es el tipo más sencillo de dispositivo de expansión, pues consiste únicamente en un tubo (generalmente de cobre), que actúa por tener una gran pérdida de carga, debido a su pequeño diámetro, de modo que el líquido refrigerante pierde la mayor parte de la presión con la que viene del compresor, presión que mantenía su volumen reducido; al perder presión, se expande en la salida hacia el evaporador.

La pérdida de carga que origina el capilar en este punto se define en función de la longitud del mismo, y corresponderá a la caída de presión del sistema entre el condensador y el evaporador.

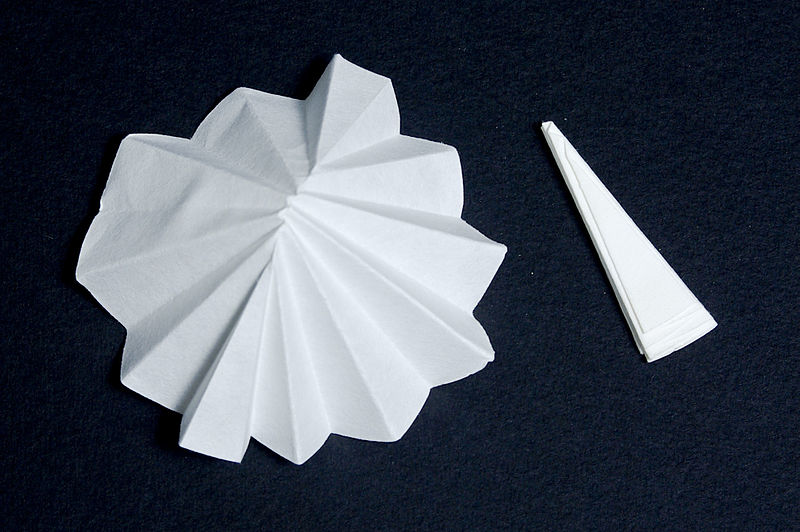

Papel de Filtro

El papel de filtros es un papel que se corta en forma circular y se introduce en un embudo de filtración, con el fin de ser filtro para las impurezas insolubles y permitir el paso a la solución a través de sus poros.

Dentro de los diferentes tipos de papeles filtro existen los cuantitativos, que también permiten un filtrado adecuado y además permiten cuantificar el número de partículas suspendidas en el líquido a filtrar. Son también utilizados principalmente para el análisis gravimétrico y preparación de muestras.

Usos

El "papel filtro" se usa principalmente en laboratorios analíticos para filtrar soluciones heterogéneas. Asimismo para forjar porros de marihuana en el hogar para consumo personal.

Material

Normalmente está constituido por derivados de celulosa y permite el manejo de soluciones con pH entre 0 y 12 y temperaturas de hasta 120°C.

Normalmente tienen un área aproximada de 10 cm² y un peso aproximado desde 80 hasta 130 g/m².

Actualmente se pueden conseguir papeles filtro de diferentes rugosidades y diámetros de poro.

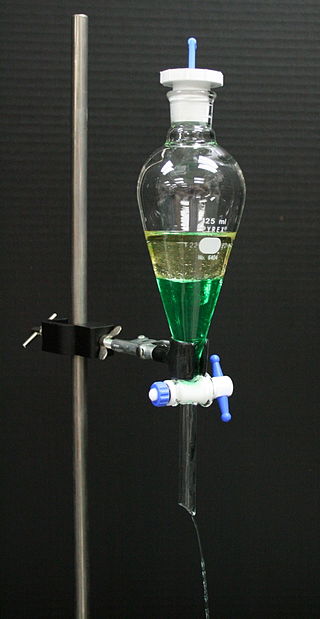

Probeta de Decantación

Un embudo/probeta de decantación, ampolla de decantación, pera de decantación o embudo de separación es un elemento de vidrio que se puede encontrar en los laboratorios, y que se emplea para separar dos líquidos inmiscibles. En la parte superior presenta una embocadura taponable por la que se procede a cargar su interior. En la parte inferior posee un grifo de cierre o llave de paso que permite regular o cortar el flujo de líquido a través del tubo que posee en su extremo más bajo.

Material

La probeta de decantación está hecha de vidrio.

Formas y modo de empleo

La forma más frecuente que presentan los embudos de decantación es la forma cónica, también llamada forma de pera invertida, con la llave de paso o grifo de cierre en la parte más estrecha.

También existen embudos de decantación con forma cilíndrica o recta. En todos los casos la embocadura tiene una sección troncocónica para admitir su cierre con un tapón, que puede ser de plástico o cristal. En este último caso, la embocadura presenta una junta de vidrio esmerilado.

Es un instrumento especialmente indicado para separar líquidos inmiscibles que se separan, por diferencia de densidades y propiedades moleculares mediante una interfase bien diferenciada. Por ejemplo, si se pretende separar una cierta cantidad (reducida) de una emulsión de agua y aceite se puede cargar en un embudo de decantación, que después de reposar el tiempo suficiente para que aparezca una separación clara de ambas sustancias, se puede separar en dos fracciones. Para ello se abre la espita inferior y se deja escurrir el líquido más denso (en este caso el agua) y justo cuando se observa que la interfase de ambos líquidos va aproximándose a la válvula se corta el flujo. En este momento se tiene el agua recogida en un recipiente, y el aceite dentro del embudo de decantación.

Extracción de solutos con embudo de decantación

En química orgánica se suele usar con frecuencia para proceder a extraer un soluto de un disolvente, y pasarlo a otro distinto, fenómeno llamado extracción o reparto. A las concentraciones de un soluto disuelto en dos disolventes no miscibles, que se encuentran en contacto y en equilibrio químico, se le denomina coeficiente de reparto.2

Normalmente la fase acuosa suele ser la más densa y por ello es la que se sitúa en la fase inferior, en cambio, la fase orgánica al ser la menos densa, la encontraremos en la fase superior. Esto no pasa cuando tratamos con disolventes clorados (cloroformo, cloruro de metileno, tetracloruro de carbono, etc.), ya que este es el más denso y por tanto siempre estará en la fase inferior. La fase acuosa la encontraremos entonces en la parte superior.

Embudo de Buchner

Un embudo Büchner es una pieza del material de laboratorio de química utilizado para realizar filtraciones al vacío o filtración a presión asistida.

Material

Tradicionalmente se produce en porcelana, por lo que se lo clasifica entre el material de porcelana. Pero también hay disponibles en vidrio y plástico, a causa de su bajo costo y menor fragilidad, utilizados principalmente en escuelas secundarias.

Diseño

Se ha atribuido erróneamente su diseño al Premio Nobel de Química, Eduard Buchner, pero actualmente se atribuye su diseño al químico industrial, Ernst Büchner.

Estructura y usos

Sobre la parte con forma de embudo hay un cilindro separado por una placa de porcelana perforada, con pequeños orificios. El material filtrante (usualmente papel de filtro) se recorta con forma circular y se coloca sobre la placa. El líquido a ser filtrado es volcado dentro del cilindro, y succionado a través de la placa cribada por una bomba de vacío creado con el efecto Venturi, mediante un kitasato y una corriente de agua.

Antes de colocar el papel de filtro debe recortarse de manera que tape los orificios de la porcelana pero sin que quede levantado por las paredes laterales. Para ello, el papel se humedece con agua destilada para fijarlo a la base. El embudo está provisto de un anillo o junta de caucho, de forma troncocónica, que encaja perfectamente en la boca de un matraz de Erlenmeyer con tubuladura lateral, llamado kitasato.2

Este tipo de embudo se utiliza en las filtraciones de suspensiones que contienen partículas sólidas grandes. Si se realiza con sólidos pequeños, al realizar el vacío y al ser succionado, puede pasar al kitasato. Cuando el líquido filtrado es importante y debe recogerse, es conveniente colocar una trampa entre el Erlenmeyer que recibe el filtrado y la trompa de agua o trompa de succión, porque existe el peligro de que el agua retorne y contamine el filtrado.3

El embudo, originalmente, era empleado para filtraciones con placas de amianto que se realizaban poniendo amianto humedecido sobre la placa con orificios y luego se calcinaba, quedando una "torta" dura de amianto como elemento de filtración (por ello es de cerámica). Hoy se emplea mal, ya que cualquier disco de papel colocado sobre su superficie, permite pasar el precipitado por sus lados, generando una filtración deficiente.

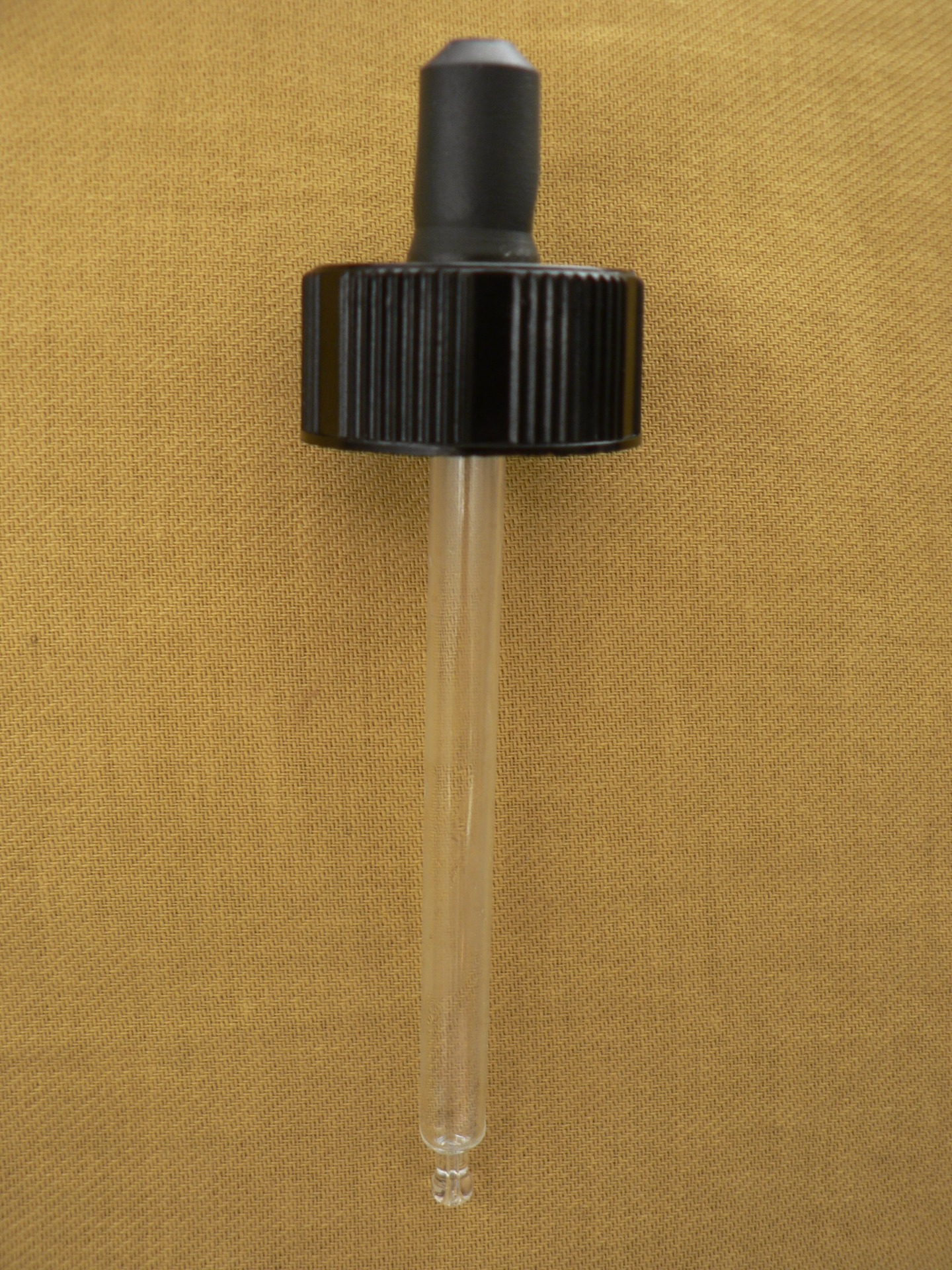

Cuentagotas

Un cuentagotas o gotero es un tubo hueco terminado en su parte inferior en forma cónica y cerrada por la parte superior por una perilla o dedal de goma.

Se utiliza para trasvasar pequeñas cantidades de líquido vertiéndolo gota a gota.

Usos

En los laboratorios en los que se utilizan productos químicos son muy utilizados para añadir reactivos, líquidos indicadores o pequeñas cantidades de producto.

Su uso no está recomendado cuando se requiere precisión en la cantidad de líquido vertido. Para esos casos existen instrumentos más apropiados como la pipeta o la bureta.

Piseta

La piseta, también llamada frasco lavador y/o matraz de lavado, es un frasco cilíndrico de plástico o vidrio con pico largo, que se utiliza en el laboratorio de química o biología, para contener algún solvente, por lo general agua destilada o desmineralizada, aunque también solventes orgánicos como etanol, metanol, hexano, etc.

Este utensilio facilita la limpieza de tubos de ensayo, vaso de precipitados y electrodos. También son utilizadas para limpiar cristal esmerilado como juntas o uniones de vidrio.

También son frascos cerrados con un tapón atravesado por dos tubos. Por uno de ellos se sopla, saliendo agua por el otro.

Usos

Se utilizan para enjuagar el material de laboratorio, ya sea para disolver o para lavar.

Material

Está hecho de plástico o de vidrio.

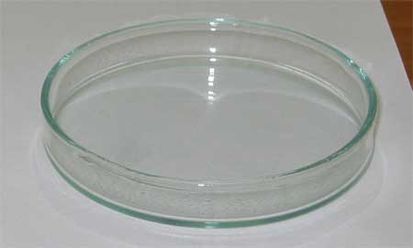

Cápsula de Petri

La placa de Petri es un recipiente redondo, de cristal o plástico, con una cubierta de la misma forma que la placa, pero algo más grande de diámetro, para que se pueda colocar encima y cerrar el recipiente, aunque no de forma hermética. Es parte de la colección conocida como «material de vidrio». Se utiliza en Microbiología para cultivar células, observar la germinación de las semillas o examinar el comportamiento de pequeños animales.

Historia

Fue construida en el año de 1877 por el bacteriólogo alemán Julius Richard Petri cuando trabajaba como ayudante de Robert Koch, el premio Nobel descubridor del bacilo de la tuberculosis.

Usos

Se utiliza en los laboratorios principalmente para cultivar bacterias, mohos y otros microorganismos, soliéndose cubrir el fondo con distintos medios de cultivo (por ejemplo agar, que entonces suele llamarse placa de agar) según el microorganismo que se quiera cultivar.

Si se quieren observar colonias, durante el tiempo de incubación del microorganismo sembrado en la placa ésta se mantiene boca abajo, es decir, apoyada sobre la tapa. De este modo, el agar queda en la parte superior y al condensarse el vapor de agua que generan los microorganismos por su metabolismo, cae sobre la tapa, evitando que los microorganismos se diluyan, manteniéndose fijos al sustrato.

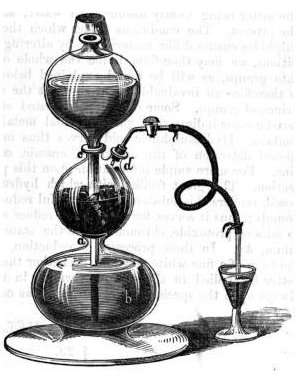

Aparato de kipp

El aparato de Kipp, también denominado generador de Kipp, es un instrumento usado para la preparación de pequeños volúmenes de gases. Su nombre viene de su inventor, Petrus Jacobus Kipp.

Material

Los aparatos de Kipp suelen estar hechos de vidrio o polietileno.

Usos

Sus usos más comunes son la preparación de ácido sulfhídrico mediante la reacción de ácido sulfúrico con sulfuro ferroso, preparación de dióxido de carbono mediante la reacción de ácido clorhídrico con carbonato de calcio, y de hidrógeno mediante la reacción de ácido clorhídrico con un metal apropiado.

El aparato consiste en tres cilindros apilados. El material sólido (por ejemplo, sulfuro ferroso) se coloca en el cilindro del medio y el ácido en el superior. Un tubo se extiende del cilindro superior al inferior. El cilindro central tiene un tubo con una válvula utilizada para la extracción del gas obtenido. Cuando ésta está cerrada, la presión del gas en el cilindro central aumenta, empujando el ácido de vuelta al cilindro superior hasta que deja de estar en contacto con el material sólido, y la reacción cesa.
